自然沉降—真空抽水法脫水

  在前述自然沉降脫水法存在的問題中，提到其脫水后的粉煤灰含水率仍偏高。為了解決這個問題，可在沉灰池底增加真空抽水設備，這就是自然沉降—真空抽水法脫水。

  一、原理

  在沉灰池下鋪設沙濾層作為過濾介質，用真空泵通過沙濾層下部敷設的真空管道，使濾層中形成負壓，從而將粉煤灰顆粒間的附著水吸出，達到進一步降低粉煤灰含水率的目的。

  二、計算與構造

  這種沉灰池的構造與前述第一種靜態脫水池相仿，其計算公式可參照上節內容。

  三、實例

  1.構造及設施（圖2-5）

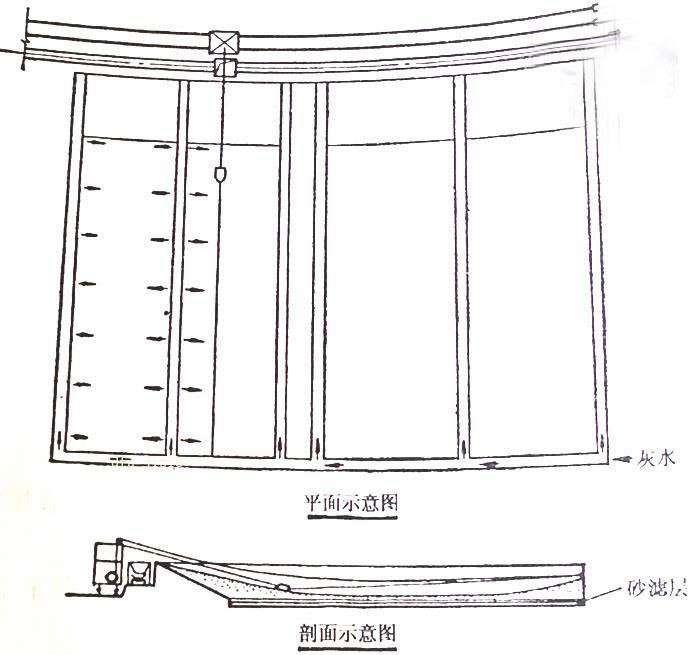

圖2-5 自然沉降—真空抽水法脫水沉灰池示意圖

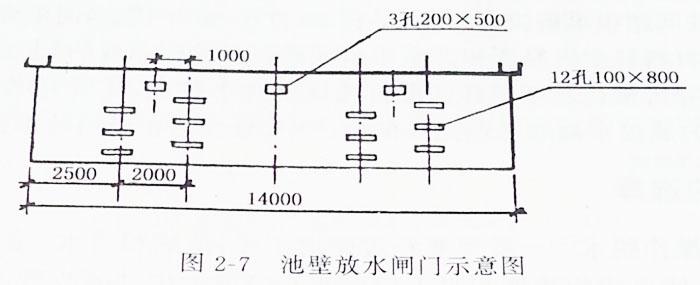

  進灰水渠道斷面為50cm×70cm，總長200m。池壁放水閘門（圖2-7）由標高0.3m開始，每隔0.2m設兩個0.1m×0.8m的排水孔，及標高0.5m、0.7m、0.9m、1.1m和1.3m處各設兩個。標高1.5m處設三個0.2m×0.5m的排水孔。排水管道190m，井點抽水設備兩套。

  設有面積為53m2的真空泵房一座，內設兩臺W4（V6）型真空泵，抽氣速度為370m3/h，電動機功率為10kW,真空泵在抽真空階段是間歇操作，兩臺真空泵交替使用，真空度為66.66KPa（500mmHg）左右。

  2.操作參數

   靜止自然沉降的時間：灰水高度在1.0~1.4m時，約35~40min。此時澄清水濃度為0.015%~0.016%。（約為0.15~0.16g/L3），已到達當?shù)匚鬯覞舛刃∮?span>0.07%的要求。

  放灰水次數：積灰1.3m高需18次。積灰層絕對含水率110%。密度1370kg/m3。

  總積灰時間：2.16d。每24h放進沉灰池的濕灰體積計算為350m3。

  在放灰水積積灰的過程中，除澄清水由各 層放水閘門排放外，少量下滲水由真空管道自然排除。當積灰層達到1.3m高度并放出澄清水后，可靜置一定時間有真空管道排放下滲水，當真空管道不再有流水，說明自然沉降脫水終止。此時即開動真空泵，進行3.5~4h的真空脫水（抽水），使積灰層的絕對含水率由110%降到65%左右。真空抽水時間要適當，如過長，積灰層產生裂縫，使真空狀態遭到破壞，不僅浪費電，也不能再繼續脫水。

  3.取灰

  采用電耙取灰，以一臺20kW的3t卷?yè)P(yáng)機操縱，每小時拉25次，每次約0.8t濕粉煤灰。4個池子共用兩套電耗鋪以人操作，挖出后的濕灰進入移動式受料斗，料斗下有一膠帶輸送機，將灰運入生產車間。

  四、對“自然沉降—真空抽水法脫水”的評價

  前述自然沉降法脫水存在的問題，在“自然沉降—真空抽水法脫水”中全都存在，僅僅只是粉煤灰含水率較低，但也未達到生產要求。因此，這種脫水法的使用也有很大的局限性，只能有小型企業或某種特殊情況下使用。
